屏幕量角器 · 在地图上量取公路边坡走向与倾向
点击下载 (单文件 exe，免安装，Windows 7 / 10 / 11 64 位)
一款悬浮在地图之上的轻量级屏幕量角器，单文件 exe、免安装，专为公路边坡 / 地质灾害野外调查场景设计。
一、软件简介
屏幕量角器是一款为公路边坡、地质灾害调查场景设计的桌面小工具。它悬浮在 Google Earth、奥维互动地图、百度 / 高德地图等桌面软件之上，帮助你在地图上快速量取一条线段的方位角，进而读出坡面的倾向与走向——无需打开 CAD、无需复杂 GIS 软件，也不用纸笔比划。
整个程序是单个 exe 文件（约 45 MB），双击即用，无需安装 Python 或任何运行库，方便通过微信 / 邮件 / U 盘直接发给同事。
适用场景
- 在卫星影像上量取边坡的倾向与走向
核心特点
- 0° 始终朝上：与屏幕正上方（地图正北）对齐，符合读图习惯；
- 量角器浮在地图上方：半透明圆形，不遮挡地图细节；
- 测量线恒过圆心：拖动任一端即可旋转对齐坡面，角度实时更新；
- 坡顶方向标识：一端带绿色箭头 + “坡顶”标注，指向坡顶；
- 两端角度 + 走向自动读出：控制面板同步显示两端方位角与垂直走向；
- 可调透明度 / 大小：适应不同底图亮度与显示比例；
- 单文件、免安装：Windows 直接运行。
二、下载与运行
- 获取
屏幕量角器.exe（单文件，Windows 7 / 10 / 11 64 位）； - 双击运行即可，无需安装任何运行库；
- 首次运行若被杀软拦截，请选择“允许”——程序仅做屏幕绘图与鼠标捕获，不联网、不写入系统目录；
- 运行后会出现两个窗口：
- 控制面板（小窗，可操作）；
- 量角器圆盘（透明悬浮，浮在最上层）。
三、界面与术语
量角器圆盘各元素含义：

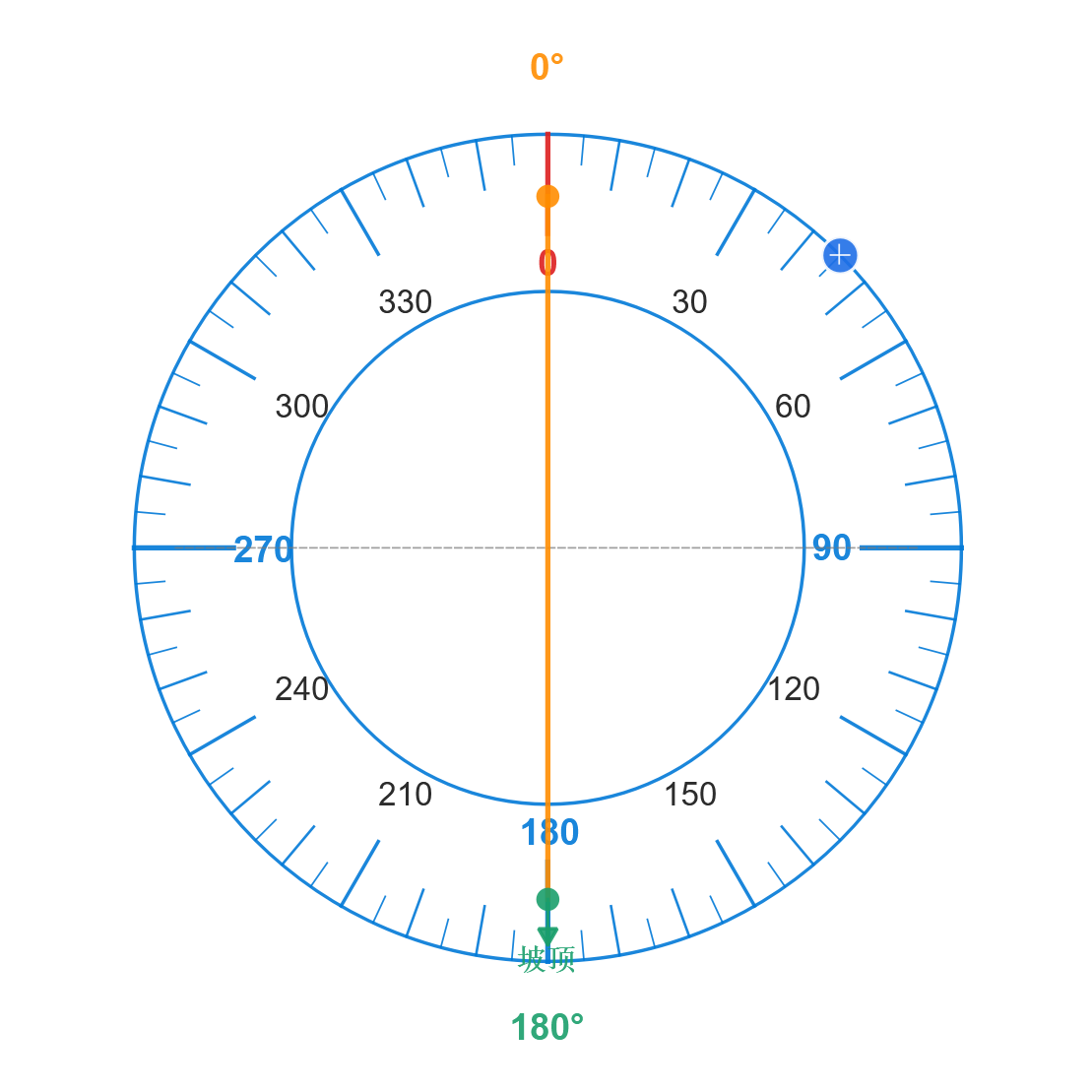

| 元素 | 含义 |
|---|---|
| 蓝色圆环 + 内圈圆 | 量角器本体，0° 在正上方，顺时针 0–360° |
| 橙色实线（过圆心） | 测量线，用于对齐坡面倾向 |
| 绿色箭头 + “坡顶” | 测量线一端，指向坡顶方向 |
| 橙色端点 | 测量线另一端，指向坡面倾向方位角（坡向，即坡顶正对方向） |
| 灰色虚线（垂直） | 走向提示线（与测量线垂直） |
| 蓝色方块手柄（右上） | 拖拽缩放整个量角器 |
| 最外圈角度数字 | 两端实时方位角读数（绿端 = 坡顶端，橙端 = 坡向端） |
术语快速对照
- 倾向（方位角）：坡面朝哪个方向倾斜，用 0–360° 表示（0 = 正北 / 上，顺时针）。
- 走向：坡面与水平面交线的方向，恒与倾向垂直。
- 坡顶：坡面的最高一侧，由绿色箭头指示。
四、使用步骤
- 启动程序，量角器默认出现在屏幕中央，并处于「浏览(穿透)」状态（鼠标可穿透量角器去操作下层地图）。
- 切换到「测量」模式：在控制面板点击「测量」按钮，此时才能拖动量角器。
- 放置圆心：在量角器圆盘的白色区域（任意空白处）按住拖动，把圆心移到道路中线（或要量取的线段中点）。
- 对齐坡面：拖动橙色测量线（或任一端点的圆点），使其方向与坡面倾向一致——
- 绿色箭头（坡顶）一端对准坡顶；
- 橙色一端自然指向坡面倾向方位角。
- 读取结果：
- 圆盘最外圈两个角度：绿端 = 坡顶端方位角，橙端 = 倾向方位角；
- 控制面板「端点① / 端点②」同步显示两端角度；
- 面板「走向(垂直)」给出与测量线垂直的走向角。
- 微调显示：
- 拖动右上蓝色手柄，或在面板「大小」输入数值，缩放量角器；
- 拖动「透明」滑块，让量角器更透 / 更实，避免遮挡底图；
- 不需要读数时，点「隐藏覆盖」收起圆盘，需要时再点「显示覆盖」。
- 退出：点面板「退出」。

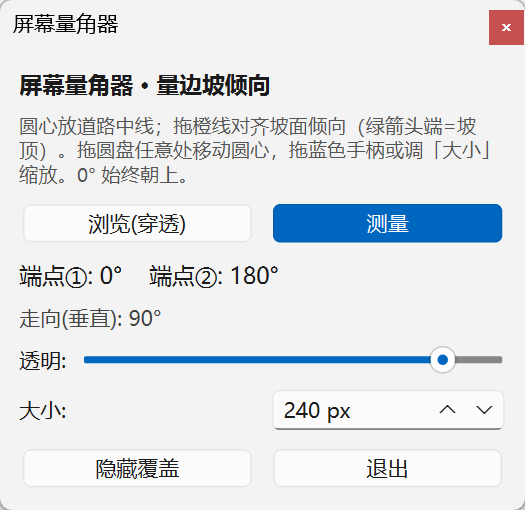

五、控制面板说明
| 控件 | 作用 |
|---|---|
| 浏览(穿透) / 测量 | 切换鼠标是否穿透量角器。浏览模式下可正常操作下层地图；测量模式下方可拖动量角器 |
| 端点① / 端点② 读数 | 实时显示测量线两端方位角（① = 橙端 / 坡向，② = 绿端 / 坡顶） |
| 走向(垂直) 读数 | 测量线垂直的走向角 |
| 透明 滑块 | 20%–100% 整体透明度 |
| 大小 输入 | 60–2000 px，直接输入半径缩放 |
| 隐藏覆盖 / 显示覆盖 | 收起或恢复悬浮圆盘 |
| 退出 | 关闭程序 |
六、交互
- 移动圆心：测量模式下，在圆盘白色区域内（任意空白处）按住拖动。
- 旋转测量线：拖动橙色线身或任一端点圆点；线始终过圆心，不会脱离。
- 缩放：拖动右上角蓝色方块手柄，或在面板「大小」中输入数值。
- 鼠标穿透：默认「浏览」模式下，点击量角器会落到下层地图；需要操作量角器时切回「测量」。
七、测量原理与注意事项
- 方位角基准：0° = 屏幕正上方 = 地图正北，顺时针递增。请确保地图已正北朝上显示，否则读数需按地图北偏角修正（真方位角 = 屏幕方位角 − 地图北偏角）。
- 平面量角：本工具在平面屏幕上量取，得到的是屏幕方位角。若地图存在旋转或投影变形，结果仅作示意，精度以底图为准。
- 倾角不在范围内：工具只量水平方位（倾向、走向），不输出边坡倾角——倾角需结合高程、等高线或实测获得。
- 多屏幕：量角器初始居中于主屏，可拖动到任意位置；跨屏表现取决于系统缩放设置。
八、常见问题
Q：双击没反应 / 被杀软拦了？ 单文件打包程序的常见现象。请在杀软中允许运行，或加入白名单。程序不联网、不写系统目录。
Q：量角器挡住了地图，点不到下面的按钮？ 切到「浏览(穿透)」模式即可让鼠标穿透；需要移动量角器时再切回「测量」。
Q：读数和我手算的不一致？ 检查地图是否正北朝上；本工具读到的是“屏幕方位角”，若底图有北偏角，需手动修正。
Q：能测倾角吗？ 不能。平面地图只能量水平方位，倾角需高程数据。
